Questão 23 - UNIFENAS Tarde 2025/2

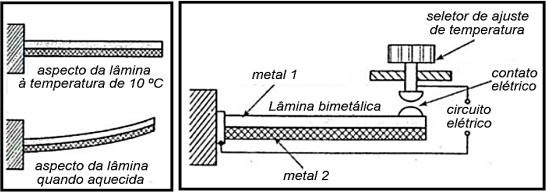

Os termostatos bimetálicos são utilizados com o objetivo de controlar mecanicamente a temperatura em diversos dispositivos. Seu funcionamento é baseado na dilatação e na contração de uma lâmina bimetálica, constituída de duas placas metálicas de materiais diferentes, presas uma à outra. Essa lâmina pode ser utilizada como interruptor térmico para ligar ou desligar um circuito elétrico. A figura mostra o funcionamento do termostato. A uma temperatura de 10 °𝐶, a lâmina se mantém reta.

Disponível em: https://compraco.com.br/cdn/shop/articles/Tira-bimetalica-_E2_80_93-Funcionamento-vantagens-edesvantagens.jpg?v=1719355826 (adaptado). Acessado em abril de 2025.



Quando a temperatura sobe, a lâmina muda sua configuração, curvando-se para cima e acionando o circuito elétrico. O seletor de ajuste de temperatura é usado para diminuir ou aumentar a distância entre

os contatos elétricos. O metal 1 tem coeficiente de dilatação térmica 𝛼₁; já o metal 2 tem coeficiente de dilatação térmica 𝛼₂.

Em uma configuração inicial, o seletor de ajuste de temperatura mantém um espaçamento que faz o contato elétrico ser fechado quando a temperatura chega a 20 °𝐶.



Para que o contato elétrico seja efetivado em uma temperatura de 15 °𝐶, o seletor deve ser ajustado, quando comparado à configuração inicial, de modo a
