Questões de EFAF Ciências

O gráfico abaixo representa a quantidade de indivíduos presentes em uma colônia de bactérias.

De acordo com o grau de temperatura do ambiente em que se encontra, baseando-se no gráfico da função afim, podemos concluir que:

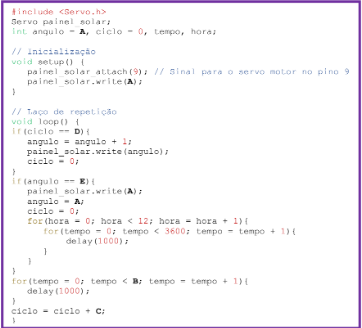

Um estudante desenvolveu um painel solar estático caseiro, porém percebeu que a incidência de luz solar no painel variava de acordo com o horário do dia. Para aumentar a quantidade de energia absorvida, ele desenvolveu um esquema no qual o painel foi acoplado ao eixo de um servo motor podendo ser orientado em um ângulo que varia entre 0 (Leste) e 180 graus (Oeste). O programa abaixo foi elaborado para a placa Arduino de modo a controlar o servo motor com o auxílio da biblioteca “Servo.h”. Na função write, pode-se escrever um ângulo desejado apenas do tipo inteiro. Considere que, na região em que ele se encontra, o nascer do sol ocorre a 15° com relação ao chão na direção Leste e o pôr do sol ocorre a 30° com relação ao chão na direção Oeste.

Supondo que o painel solar comece a rodar o programa de automação às 6h da manhã, quais são os valores das constantes A, B, C, D e E para que o projeto maximize a incidência de luz solar no painel solar?

A automação de atividades cotidianas é uma realidade cada vez mais presente em nossas vidas. A figura apresenta um cortador de grama robótico que funciona com bateria e pode cuidar de um gramado mesmo que ele tenha irregularidades e inclinações. As forças que atuam no cortador de grama, representadas na figura são: força peso (P), forças normais (N1 e N2), forças de resistência ao movimento de rolagem das rodas (R1 e R2) e força de tração traseira (F). A posição do centro de massa do cortador de grama é definida pelas cotas a, b e h.

Considerando que na condição de operação apresentada na figura, o cortador se desloca sobre um trecho inclinado com uma velocidade constante, pode-se afirmar que o cortador não tombará para trás se a inclinação do piso respeitar a seguinte relação trigonométrica:

Ao trabalhar com robôs é normal precisarmos utilizar botões para diversos fins, seja para acionar LEDs, iniciar ou pausar os movimentos de um robô, dentre outras aplicações. No entanto, para eliminar possíveis falhas relativas à compreensão do estado do botão por alguns microcontroladores comerciais, faz-se necessária a utilização do Resistor de Elevação. Esse circuito garante que a porta digital do microcontrolador, vinculada ao botão em questão, mantenha um sinal de 5V enquanto o botão não estiver pressionado. Dessa forma, essa função evita erros de interpretação por parte do microcontrolador.

No tocante ao Resistor de Elevação, qual circuito faz uma representação fiel de sua utilização em um sistema de acionamento com um botão do tipo NA (normalmente aberto)?

A Universidade de Harvard e o Laboratório de Pesquisas da Força Aérea Americana utilizam diferentes tecnologias para o desenvolvimento de robôs do tamanho de moscas domésticas e insetos voadores. Considerando seu uso potencial em ações de espionagem, esses robôs devem apresentar características físicas que os camuflem no ambiente.
A mosca Drosophila, conhecida como mosca-das-frutas, é bastante estudada no meio acadêmico pelos geneticistas.
Dois caracteres estão entre os mais estudados: tamanho da asa e cor do corpo, cada um condicionado por gene autossômico. Em se tratando do tamanho da asa, a vestigial é recessiva e a asa longa é dominante. No caso da cor, cinza é recessiva e preto dominante.
Para fabricação de robôs insetos mais representativos, considere a possibilidade de cruzamento entre dois indivíduos heterozigotos para as duas características apresentadas na mosca Drosophila, em um total de 288 moscas
robóticas.

Mantendo a proporção genética da espécie, quantas moscas robóticas que apresentam o mesmo fenótipo dos indivíduos parentais reportado devem ser fabricadas?

(Extraído de: http://www.inovacaotecnologica.com.br/noticias/noticia.php?artigo=inseto-robotico&id=010180130503#.W3GTc-hKhPY)

(Extraído de https://rockntech.com.br/vem-ai-as-moscas-roboticas-de-espionagem-criadas-pela-forca-aerea-americana-video/)

Termistores são sensores cuja resistência elétrica varia de acordo com a variação da temperatura. O termo une as palavras térmico (referente à temperatura) e resistor (componente básico em eletrônica). Os termistores tipo NTC (negative temperature coefficient) possuem um coeficiente negativo de temperatura, isto é, sua resistência elétrica diminui à medida que a temperatura aumenta. A figura desta questão mostra um circuito utilizando a entrada analógica A0 de um Arduino UNO para medir a temperatura de um ambiente. O sensor NTC utilizado nesse exemplo está alimentado com 5V e tem uma resistência de 10K ohms, caso a temperatura seja igual a 25° C.

Sabendo que a tensão medida sobre o termistor é igual 2,35 volts, pode-se afirmar que:
