Questões de EFAF Ciências

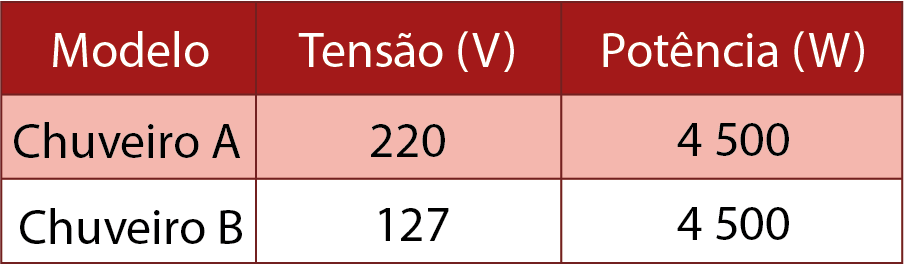

Um eletricista precisa instalar dois chuveiros em um edifício. Para evitar que os condutores se aqueçam acima do permitido, ele instalará também disjuntores nos quadros de luz. O disjuntor desliga toda vez que sua capacidade é ultrapassada. É possível comprar disjuntores de vários valores: $20A$, $25A$, $40A$ e $50A$. As especificações dos chuveiros a instalar são as seguintes:

Que disjuntores o eletricista deve instalar para os chuveiros A e B, respectivamente?

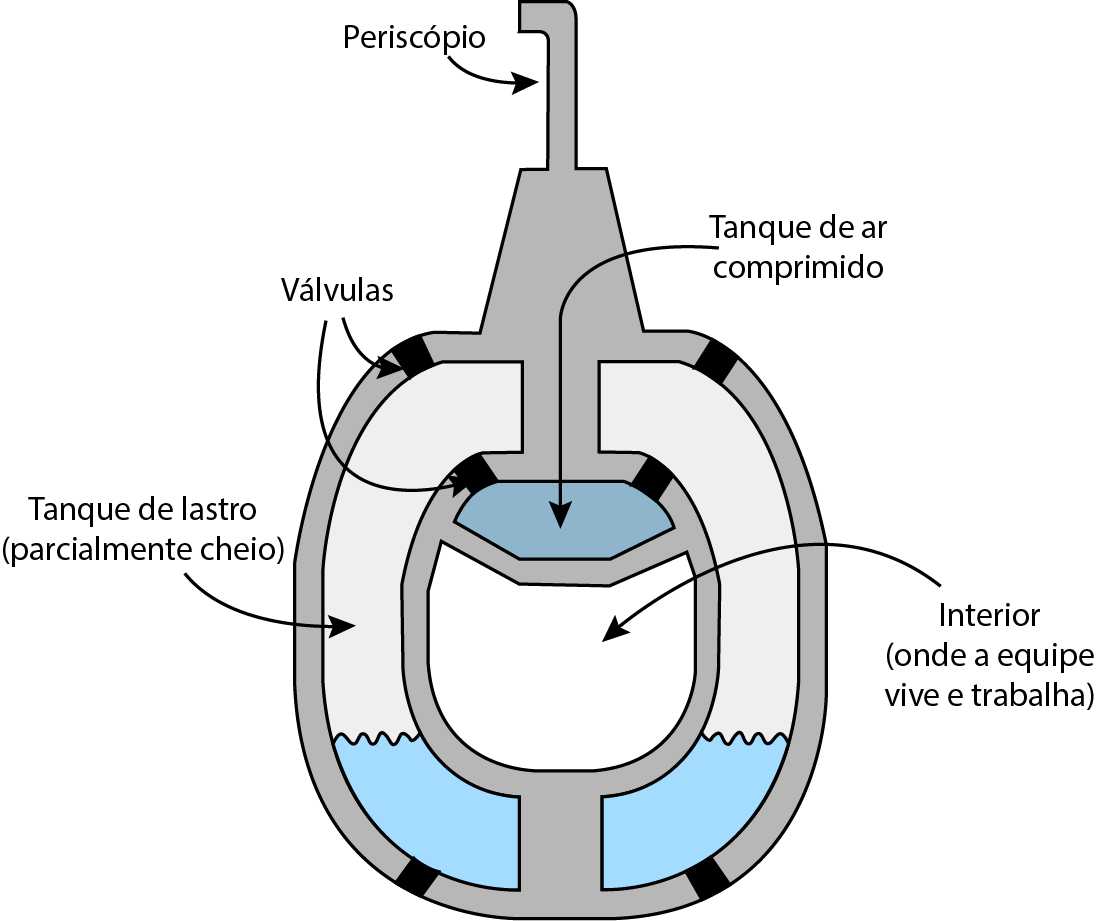

A figura mostra um esquema simplificado de um submarino visto em corte. Para se deslocar verticalmente, ele faz uso de tanques de lastro, que, ao permitir a entrada e a saída de água, altera a massa total do submarino. Por exemplo, com a entrada de água no tanque de lastro, o submarino desce.

Disponível em: www.geocities.ws. Acesso em: 26 set. 2014 (adaptado).

Na situação descrita, ocorre um aumento de

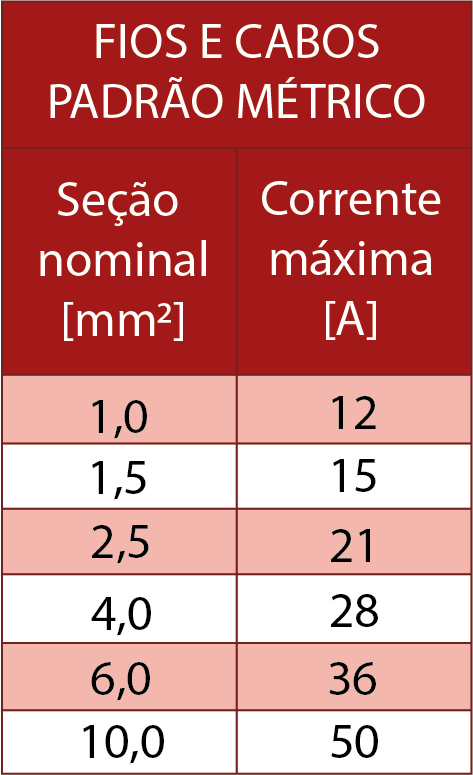

Para evitar futuros problemas de superaquecimento na instalação de um aparelho de ar-condicionado de $18.000BTU/h$ ($2.100W$) em uma residência, de tensão nominal $120V$, é preciso verificar qual a bitola (área da seção reta do fio, em $m{m}^2$) adequada. Utilizando as informações da tabela, pode-se fazer o dimensionamento correto e escolher a menor bitola que poderá ser utilizada, sem riscos de acidentes.

Disponível em: http://s465.photobucket.com. Acesso em: 29 ago. 2015 (adaptado).

Após realizar os cálculos, a área da seção reta, em $m{m}^2$, escolhida como mais adequada foi a de

Em um aquecedor elétrico do tipo resistivo, a potência elétrica desenvolvida ($P$, em Watt) é dada pela expressão:

$$P={\displaystyle \frac{U^2}{R}}$$

Sendo $U$ a tensão elétrica da rede aplicada ao dispositivo (em Volt), e $R$ a sua resistência elétrica (em Ohm).

Considere que esse aquecedor possa ser ligado a diferentes valores de tensão e que ele esteja inicialmente conectado a uma rede elétrica com $U=110$ Volts. Sua resistência elétrica, que pode ser modificada pelo acionamento de uma chave, tem seu valor inicial igual a $10$ Ohms. Ao se mudar para uma cidade onde a tensão é $220$ volts, o proprietário troca a chave da resistência do equipamento para a posição $R=20$ Ohms. O valor da potência desenvolvida no aquecedor, nessa nova situação, em relação ao valor da anterior será o(a)

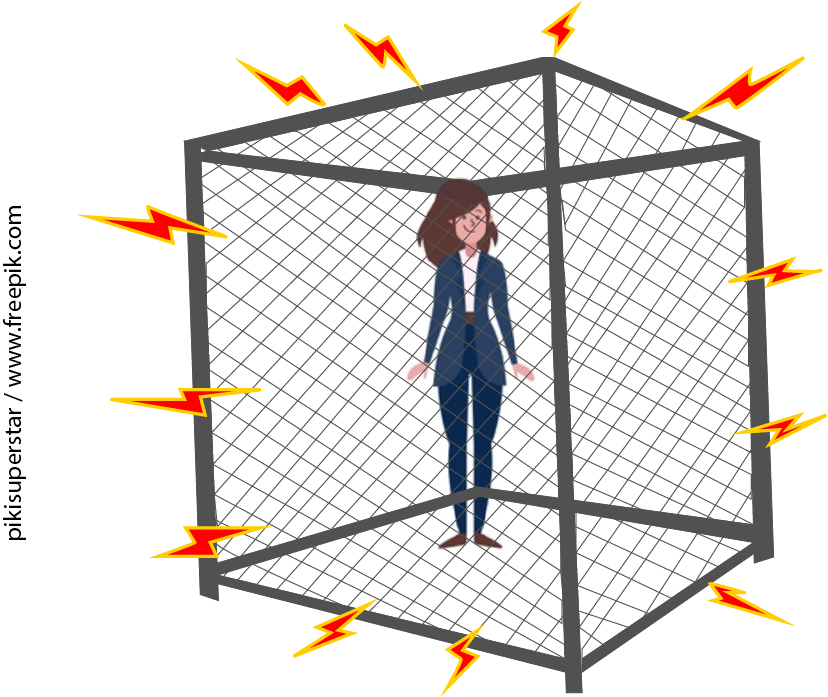

A gaiola de Faraday é um curioso dispositivo que serve para comprovar o comportamento das cargas elétricas em equilíbrio. A pessoa em seu interior não sofre descarga.

(vcfaz.tv)

Dessa experiência, conclui-se que o campo elétrico no interior da gaiola é
