Questões de EFAF Ciências

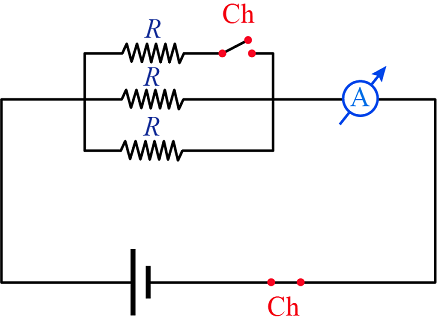

Um circuito elétrico é composto por uma bateria ideal com uma tensão $(U)$ de $15V$, resistores cada qual com uma resistência elétrica $(R)$ de $3\Omega$, fios condutores ideais e duas chaves $(Ch)$ que permitem abrir ou fechar o circuito ou parte dele.

Além disso, conta com um amperímetro ideal $(A)$. Na situação apresentada na figura, qual das opções fornece, respectivamente, a resistência elétrica equivalente $(R_{eq})$ do circuito e a intensidade da corrente elétrica $(i)$ indicada pelo amperímetro?

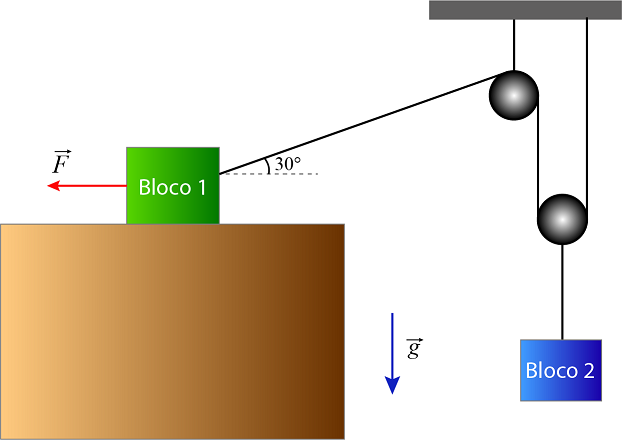

Considere um bloco de $2kg$ apoiado sobre uma superfície horizontal cujo atrito é desprezível. Do lado esquerdo é aplicada ao bloco uma força $F$ horizontal de $10N$ e do lado direito é ligado a ele uma corda ideal, esticada e inclinada de ${30}^{\circ }$ com a horizontal, conforme indicado na figura.

A corda após passar por um sistema de roldanas ideal, sendo uma delas móvel, liga-se a outro bloco de $10kg$, porém suspenso pela corda. Marque a opção correta que fornece a intensidade aproximada da tração na corda ideal. Despreze o atrito com o ar e considere os blocos como pontos materiais

Dados: $g=10m/s^2,sen{30}^{\circ }=0,50$ e $cos{30}^{\circ }=0,87$.

Em uma fábrica há um sistema hidráulico composto por uma tubulação preenchida totalmente com um único líquido incompressível. Conforme a figura, nesse sistema, há uma extremidade onde há um êmbolo móvel $(E_1)$ de área $A_1$ e outra extremidade também com um êmbolo móvel $(E_2)$ cuja área é o dobro de $A_1$.

Uma força de intensidade $F_1$ é aplicada em $E_1$ para erguer um objeto que exerce uma força-peso de intensidade $F_2$ em $E_2$. No instante em que se aplica a força $F_1$ em $E_1$, a pressão em $E_2$ $\mathbf{\text{.....}}$.

Considere que o líquido está em repouso, os êmbolos deslocam-se na vertical, não há vazamentos em nenhuma parte do sistema hidráulico e a temperatura desse sistema é constante e não interfere no funcionamento.

Os eclipses solares e lunares são fenômenos ópticos que sempre foram cobertos de fascínio e lendas. As sombras e as penumbras formadas devido ao alinhamento da Terra, Lua e Sol são comprovações de um dos Princípios da Óptica Geométrica.

Dentre as alternativas a seguir, assinale aquela que corresponde ao Princípio que se refere aos fenômenos celestes descritos.
