Questões de Física

Os gráficos 1 e 2 mostram, respectivamente, a variação da temperatura de ebulição da água pura em função da pressão atmosférica e a variação da pressão atmosférica em função da altitude em relação ao nível do mar.

GRÁFICO 1

Temperatura de ebulição da água pura em função da pressão atmosférica

GRÁFICO 2

Pressão atmosférica em função da altitude

A tabela apresenta cinco cidades e suas respectivas altitudes aproximadas.

Considere que 1000 g de água pura no estado líquido estavam, inicialmente, a 15 ºC em uma das cidades indicadas na tabela.

Sabendo que, para iniciar a ebulição dessa massa de água em uma panela aberta, foi necessário fornecer à água 65 000 cal e que o calor específico da água líquida é 1 cal/(g: ºC), essa massa de água se encontrava na cidade de

Um raio de luz monocromática, propagando-se pelo ar, incide sobre um líquido em equilíbrio contido em um recipiente, é refratado e passa a propagar-se por esse líquido em uma direção inclinada de um ângulo α em relação à superfície do líquido, conforme a figura.

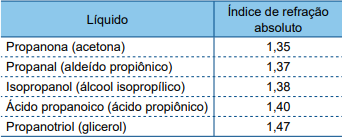

A tabela apresenta cinco líquidos que podem estar no interior desse recipiente e seus respectivos índices de refração absolutos.

Dos líquidos apresentados na tabela, aquele para o qual o ângulo α assume o menor valor possui fórmula estrutural:

O gráfico representa a frequência média de oscilação (f) das pernas de um animal em função do comprimento de suas pernas (L), quando ele caminha de forma natural. Esse mesmo gráfico pode ser utilizado para uma pessoa caminhando nas mesmas condições.

Considere uma pessoa adulta de 80 kg, cujas pernas medem 1 m, caminhando em um parque sobre uma superfície plana e horizontal, com velocidade escalar constante.

Se, em determinado trecho dessa caminhada, para cada passo dado essa pessoa deslocar-se 90 cm, sua energia cinética será de

Funcionários de um mercado utilizam um dinamômetro funcionando como uma balança. Esse instrumento é constituído por uma mola ideal vertical e por um prato horizontal de massa 200 g, preso, em repouso, na extremidade inferior dessa mola por cabos de massas desprezíveis.

Ao utilizar esse dinamômetro, um funcionário deixa um pacote de café cair verticalmente, a partir do repouso, no centro do prato, de uma altura de 45 cm em relação a ele, conforme a figura. O pacote colide inelasticamente com o prato, e o conjunto começa a oscilar na direção vertical, apresentando uma velocidade de 2 m/s imediatamente após a colisão.

Considerando que o conjunto constituído pelo prato e pelo pacote de café seja isolado de forças externas nessa colisão, que g seja igual a 10 m/s² e desprezando a resistência do ar, a massa do pacote de café é de

Em um dia de treinamento, dois amigos, Alberto e Bernardo, decidem dar voltas consecutivas em um circuito de 1000 m de comprimento, partindo simultaneamente de um mesmo ponto, porém movendo-se em sentidos opostos. Alberto caminha no sentido horário e Bernardo corre no sentido anti- -horário com velocidade três vezes maior do que a de Alberto. Os dois mantêm suas velocidades escalares constantes.

Após o início desse treinamento, no instante em que ocorrer o terceiro encontro entre os dois, Alberto e Bernardo terão percorrido, respectivamente,

O termopar é um sensor de temperatura constituído por dois fios metálicos distintos, 1 e 2, unidos em uma das extremidades pela chamada junção de medida, e conectados na outra extremidade a um voltímetro, conforme a figura.

Como esses fios são constituídos de metais diferentes, o voltímetro indica uma diferença de potencial que depende da temperatura lida pela junção de medida. Essa diferença de potencial é interpretada e determina a temperatura lida pelo termopar.

Os termopares são classificados com letras, dependendo dos metais utilizados em sua confecção. O gráfico mostra como varia a diferença de potencial (U), lida pelo voltímetro, em função da temperatura (θ), indicada por três tipos de termopares, E, K e N. Nesse gráfico, a sensibilidade do termopar, medida em mV/ºC, está associada à inclinação da reta tangente à curva, em determinado ponto.

De acordo com o gráfico,
