Questões de Física

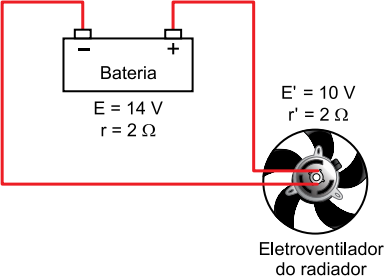

A figura representa o esquema elétrico de um eletroventilador do radiador de determinado veículo. Esse eletroventilador é composto de um motor elétrico de força contra-eletromotriz de 10 V e resistência interna de 2 Ω e está conectado a uma bateria de força eletromotriz de 14 V e resistência interna de 2 Ω.

Considerando que todas as conexões e que todos os fios utilizados na montagem desse circuito apresentam resistência elétrica desprezível, a corrente elétrica que atravessa esse eletroventilador tem intensidade igual a

Quando ondas se propagam por determinado meio, podem interagir com obstáculos, outros meios, superfícies ou outras ondas. As figuras 1 e 2 mostram dois pulsos, A e B, propagando-se por uma mesma corda, em sentidos opostos, em duas situações distintas.

(Grupo de Reelaboração do Ensino de Física. Física 2, 1991. Adaptado.)

De acordo com a análise das figuras, o fenômeno ondulatório ocorrido entre os instantes t₁ e t₆ é a

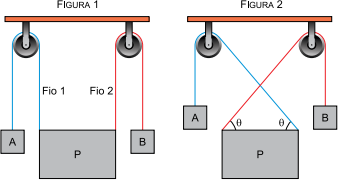

Uma placa retangular P de espessura desprezível está em equilíbrio, ligada por dois fios ideais, um azul (fio 1) e outro vermelho (fio 2), a dois blocos, A e B, idênticos e de massa 1 kg cada um, conforme a figura 1. A placa e os blocos são homogêneos, têm suas massas uniformemente distribuídas e as polias são ideais. A placa P é girada e mantida em repouso, na situação mostrada na figura 2.

Adotando g = 10 m/s², sabendo que sen (θ) = 0,6 e desprezando todos os atritos, a aceleração vertical inicial da placa P, ao ser abandonada a partir da situação mostrada na figura 2, é

Os aparelhos celulares modernos utilizam diferentes princípios físicos em seu funcionamento. Alguns dispositivos operam com base na interação entre luz e matéria em nível microscópico. Considere que a luz visível possui comprimento de onda típico

Assinale a alternativa correta.

No trecho de circuito representado na figura abaixo, o voltímetro tem resistência interna . O amperímetro mede a corrente total que atravessa o ponto , e o voltímetro mede a diferença de potencial entre os pontos e . As leituras são no amperímetro; e no voltímetro.

Figura

Fonte: Elaboração própria.

Assinale a alternativa correta para o valor da resistência R.

Uma estrutura temporária é montada para atender às demandas da construção de um palco para um show. Para isso, são utilizados longos cabos de aço. Um técnico realiza testes em um desses cabos, provocando oscilações periódicas que geram uma onda transversal ao longo de seu comprimento. O cabo possui densidade linear de 0,5 kg/m e está submetido a uma tensão constante de 200 N. Em medições precisas, o técnico verifica que o cabo realiza 50 oscilações completas em 10 segundos.

Considerando que a onda se propaga ao longo do cabo sem perdas significativas, assinale a alternativa correta que apresenta os valores da velocidade de propagação da onda no cabo e o comprimento de onda, respectivamente.
