Questões de Física

Uma utilização dos coletores solares é a produção de eletricidade. De acordo com a segunda lei da termodinâmica, a eficiência de conversão de calor em trabalho está limitada pelas temperaturas do reservatório quente e da fonte fria. Para aumentarmos a eficiência na conversão devemos diminuir a temperatura da fonte fria, a qual está limitada pela temperatura do meio ambiente, ou aumentar a temperatura do reservatório de calor. Temperaturas muito acima de 100°C são difíceis de serem alcançadas apenas com as placas dos coletores solares. Uma maneira de se aumentar a temperatura do reservatório quente usando somente a radiação solar é concentrando-a numa pequena região do espaço. Deseja-se usar o coletor solar para produzir vapor para girar uma turbina e, com isso, produzir energia elétrica. Para isso, é necessário concentrar os raios solares numa pequena região e aquecer um fluido até seu ponto de ebulição. Isso tem sido feito em usinas termossolares através de um conjunto de espelhos parabólicos que focam a luz solar num ponto elevando a temperatura de um fluido até 400°C. O calor desse fluido é transferido para uma caldeira vaporizando água. O vapor em alta pressão movimenta uma turbina acoplada a um gerador de energia elétrica. Esse processo é feito através do ciclo Stirling composto das seguintes transformações:

- uma fonte de calor externa aquece o gás enquanto este se expande a fim de que sua temperatura permaneça constante

- o calor é retirado do gás isocoricamente

- o gás é refrigerado enquanto seu volume diminui para que sua temperatura não aumente

- o gás é aquecido isocoricamente até a temperatura inicial - E o ciclo recomeça.



Qual é, aproximadamente, a eficiência máxima que pode ser alcançada quando a fonte fria está a 27°C e o reservatório quente está a 327°C?

O texto a seguir se refere às questões de 6 a 8.

Uma utilização dos coletores solares é a produção de eletricidade. De acordo com a segunda lei da termodinâmica, a eficiência de conversão de calor em trabalho está limitada pelas temperaturas do reservatório quente e da fonte fria. Para aumentarmos a eficiência na conversão devemos diminuir a temperatura da fonte fria, a qual está limitada pela temperatura do meio ambiente, ou aumentar a temperatura do reservatório de calor. Temperaturas muito acima de 100°C são difíceis de serem alcançadas apenas com as placas dos coletores solares. Uma maneira de se aumentar a temperatura do reservatório quente usando somente a radiação solar é concentrando-a numa pequena região do espaço. Deseja-se usar o coletor solar para produzir vapor para girar uma turbina e, com isso, produzir energia elétrica. Para isso, é necessário concentrar os raios solares numa pequena região e aquecer um fluido até seu ponto de ebulição. Isso tem sido feito em usinas termossolares através de um conjunto de espelhos parabólicos que focam a luz solar num ponto elevando a temperatura de um fluido até 400°C. O calor desse fluido é transferido para uma caldeira vaporizando água. O vapor em alta pressão movimenta uma turbina acoplada a um gerador de energia elétrica. Esse processo é feito através do ciclo Stirling composto das seguintes transformações:

- uma fonte de calor externa aquece o gás enquanto este se expande a fim de que sua temperatura permaneça constante

- o calor é retirado do gás isocoricamente

- o gás é refrigerado enquanto seu volume diminui para que sua temperatura não aumente

- o gás é aquecido isocoricamente até a temperatura inicial - E o ciclo recomeça.



Qual(is) diagrama(s) abaixo representa(m) o ciclo Stirling para um gás ideal?

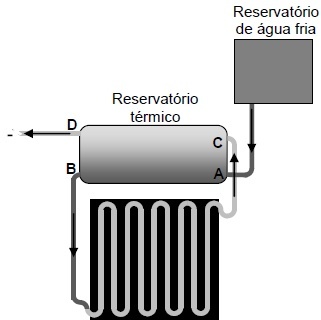

A energia solar média por unidade de tempo por unidade de área que atinge a superfície atmosférica da Terra é aproximadamente 1367 J/sm² . Parte dessa energia é refletida na atmosfera e parte é absorvida. Em média apenas 40% dessa energia de fato atinge a superfície da Terra. A figura mostra um coletor residencial usado para aquecer água. A energia solar é coletada por placas pintadas de preto. Embaixo das placas é instalada uma serpentina de tubos de cobre onde circula água. A água aquecida na serpentina tem densidade menor que a água fria e, portanto, sobe espontaneamente para o topo do reservatório. Com isso, as partes frias, mais densas, passam a ocupar a serpentina do coletor solar, de onde também sairão quando estiverem suficientemente quentes (menos densas). Normalmente o reservatório térmico (“boiler”) é um recipiente cilíndrico e termicamente isolado. Os fabricantes deste tipo de sistema de aquecimento garantem que a eficiência pode chegar a 60%.

Coletores solares residenciais elevam a temperatura da água até 80°C. Se desejarmos que a água para um banho tenha a temperatura de 30°C devemos misturar água à temperatura ambiente, a qual provém do reservatório frio. Se a temperatura do reservatório frio está a 25°C, qual é a razão entre água quente e água fria na mistura?

Materiais semicondutores, como o silício, são usados na fabricação de células fotovoltaicas. Para minimizar a reflexão da luz solar as células são, usualmente, cobertas com um filme transparente. A figura mostra o perfil de uma dessas células e os respectivos índices de refração dos materiais usados. Para um comprimento de onda de 600 nm, qual é a menor espessura do filme que produzirá a menor reflexão?

O texto a seguir se refere às questões 22 e 23.

Algumas fontes de energia renováveis como o vento e o sol possuem um potencial energético muito grande, mas pelo fato de estarem sujeitas a fatores não controláveis o fornecimento de energia pode não ser estável estando sujeito a variabilidade. Tão importante quanto o aumento da eficiência de máquinas conversoras de energia são os sistemas de armazenamento dessas energias. Como o vento não sopra continuamente e o sol não brilha todos os dias da mesma maneira, alguns mecanismos devem ser desenvolvidos para armazenar energia e suprir essa variabilidade. Uma forma de armazenar energia mecânica, a qual pode ser convertida em energia elétrica, é através das flywheels. Basicamente uma flywheel consiste de um rotor que gira a uma velocidade alta. Uma flywheel moderna utiliza matérias de fibra de carbono e os rotores giram no vácuo em torno de um eixo que é suportado através de levitação magnética para evitar perdas através do atrito. Se a geração de energia for elevada, pode-se usar parte dessa energia para fazer o rotor girar. À medida que se necessite de energia para suprir certas variações na geração pode-se converter a energia cinética de rotação do rotor em energia elétrica.



Uma flywheel roda num rolamento o qual exerce um torque resistivo constante de 12 Nm. Um torque externo de 36 Nm atua na flywheel por 15 s fazendo a velocidade angular aumentar de zero a 60 rad/s. Calcule quanto tempo leva a flywheel para atingir o repouso.

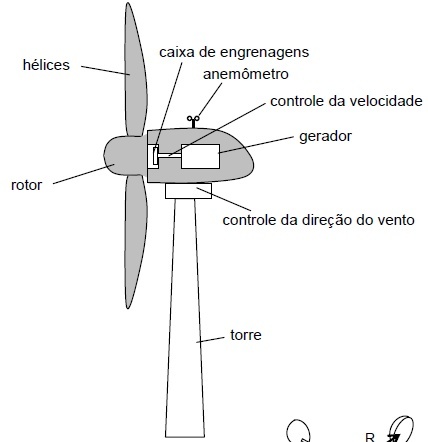

Uma turbina eólica, ou aerogerador, é capaz de converter a energia cinética do deslocamento da massa de ar (vento) em energia elétrica. Embora seja um conceito bastante antigo, esse tipo de equipamento tem se tornado bastante popular no mundo moderno por gerar eletricidade a partir de uma fonte de energia renovável. Cálculos teóricos mostram que a potência produzida pelo vento que sopra com velocidade v e perpendicularmente a uma região de área A é dada por P=Aρv³ /2. Nem toda energia fornecida pelo movimento do ar pode ser convertida em energia elétrica pelo aerogerador. A razão entre a energia fornecida e a energia produzida é chamada eficiência. Para as questões a que se refere este texto, considere que a densidade do ar é 1,2 kg/m³ , a eficiência da turbina seja de 60% e o comprimento de cada hélice é 50 m.

Suponha que a engrenagem A tem uma aceleração angular constante de 4 rad/s² e o triplo do raio da engrenagem B. Se a engrenagem B está inicialmente girando a 20 rad/s, determine a velocidade angular da engrenagem B após 2 s.
