Questões de Física

Dois longos fios paralelos estão dispostos a uma distância l um do outro e transportam correntes elétricas de mesma intensidade i em sentidos opostos, como ilustra a figura abaixo.

Nessa figura o ponto P é equidistante dos fios.



Assim, o gráfico que melhor representa a intensidade do campo magnético resultante B, no ponto P, em função da abscissa x, é

A figura a seguir representa um circuito elétrico constituído por duas baterias de resistências internas desprezíveis e sete resistores ôhmicos.

Sendo que a máxima potência dissipada em cada resistor não poderá ultrapassar 10 W, a fem ε máxima que as baterias poderão apresentar é, em V,

Um sistema é composto por quatro cargas elétricas puntiformes fixadas nos vértices de um quadrado, conforme ilustrado na figura abaixo.

As cargas q₁ e q₂ são desconhecidas. No centro Ο do quadrado o vetor campo elétrico E r , devido às quatro cargas, tem a direção e o sentido indicados na figura. A partir da análise deste campo elétrico, pode-se afirmar que o potencial elétrico emΟ

Uma pequena esfera C, com carga elétrica de + 5 ⋅10⁻⁴C , é guiada por um aro isolante e semicircular de raio R igual a 2,5 m, situado num plano horizontal, com extremidades A e B, como indica a figura abaixo.

A esfera pode se deslocar sem atrito tendo o aro como guia. Nas extremidades A e B deste aro são fixadas duas cargas elétricas puntiformes de + 8 ⋅10⁻⁶C e + 1⋅10⁻⁶C , respectivamente. Sendo a constante eletrostática do meio



igual a  . 10⁹ , na posição de equilíbrio da esfera C, a reação normal do aro sobre a esfera, em N, tem módulo igual a

Considere uma lente esférica delgada, S, de bordas finas, feita de material de índice de refração n maior do que o índice de refração do ar. Com esta lente podem-se realizar dois experimentos. No primeiro, a lente é imersa em um meio ideal, de índice de refração n₁ , e o seu comportamento óptico, quando um feixe de luz paralela passa por ela, é o mesmo de uma lente côncavo-convexa de índice de refração n imersa no ar. No segundo, a lente S é imersa em um outro meio ideal, de índice de refração n₂ , e o seu comportamento óptico é o mesmo de uma lente convexo-côncava de índice de refração n imersa no ar.



Nessas condições, são feitas as seguintes afirmativas:



I. n₂ >n>n₁ .

II. a lente S, quando imersa no ar, pode ser uma lente plano-côncava.

III. a razão entre as vergências da lente S nos dois experimentos não pode ser 1.

IV. as distâncias focais da lente S, nos dois experimentos, são sempre as mesmas.



São corretas, apenas

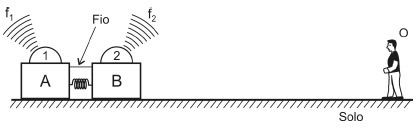

Duas fontes sonoras 1 e 2, de massas desprezíveis, que emitem sons, respectivamente, de frequências f₁ 570 Hz = e f₂ 390 Hz = são colocadas em um sistema, em repouso, constituído por dois blocos, A e B, unidos por um fio ideal e inextensível, de tal forma que uma mola ideal se encontra comprimida entre eles, como mostra a figura abaixo.

A fonte sonora 1 está acoplada ao bloco A, de massa 2m, e a fonte sonora 2 ao bloco B, de massa m. Um observador O, estacionário em relação ao solo, dispara um mecanismo que rompe o fio. Os blocos passam, então, a se mover, separados da mola, com velocidades constantes em relação ao solo, sendo que a velocidade do bloco B é de 80 m/s.

Considere que não existam forças dissipativas, que a velocidade do som no local é constante e igual a 340 m/s, que o ar se encontra em repouso em relação ao solo. Nessas condições, a razão entre as frequências sonoras percebidas pelo observador, devido ao movimento das fontes 2 e 1, respectivamente, é
