Uma balança de corrente montada sobre uma base isolante horizontal é composta por um ímã, um circuito elétrico, uma massa móvel e um contrapeso, ambos isolantes. O circuito é constituído de um arranjo metálico móvel, apoiado sobre suportes metálicos, ligados a uma diferença de potencial (d.d.p.), um amperímetro e um potenciômetro. Uma extremidade do arranjo, com comprimento e situada a uma distância dos pontos de apoio, localiza-se entre os polos do ímã, sob a influência de seu campo magnético. Considere que o campo magnético, no interior do ímã, é uniforme, está na direção horizontal e é desprezível fora do ímã. A outra extremidade possui um contrapeso que equilibra o arranjo metálico. Uma massa móvel , isolante, está posicionada a uma distância dos pontos de apoio no arranjo metálico, conforme ilustrado na figura. Durante o experimento, a distância  do objeto é variada, então mede-se a corrente necessária para equilibrar a balança quando . Os resultados das medições são apresentados em um gráfico. A partir desses dados, estime o valor do campo magnético do ímã.

[linha][linha][linha][linha]

Durante uma aula de física sobre os princípios de indução eletromagnética descobertos por Michael Faraday e formulados na Lei de Faraday-Lenz, o professor realiza um experimento em que um ímã é movido para dentro e para fora de uma bobina conectada a um galvanômetro. Os alunos observam a deflexão da agulha do galvanômetro e são questionados sobre o fenômeno.

Considerando o experimento e os conceitos da Lei de Faraday-Lenz, assinale a opção que corresponde à correta explicação desse fenômeno.

Vários dispositivos eletrônicos (mouses, joysticks etc.) fazem uso do Efeito Hall. A Figura mostra o esquema de um fluxômetro empregado para medir a vazão  de um líquido (volume que atravessa a seção reta da tubulação por unidade de tempo) que usa esse princípio: o escoamento do líquido na tubulação gira uma turbina junto com um ímã, o que gera uma diferença de potencial numa fita condutora.

a) Com a rotação do ímã do fluxômetro, a diferença de potencial varia conforme ilustrado na Figura no espaço de respostas, sendo máxima quando o polo norte do ímã aponta para a fita. Sendo  a área da seção reta da tubulação e o raio externo da turbina, calcule a vazão do líquido. Assuma que a velocidade do líquido, , seja constante e uniforme e de módulo igual ao da velocidade da extremidade da turbina.

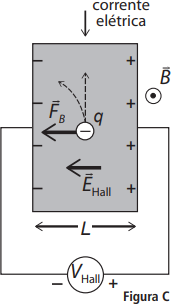

b) A Figura mostra uma fita de largura  conduzindo corrente elétrica na presença do campo magnético que sai do papel. A força magnética desvia as cargas elétricas  responsáveis pela corrente, acumulando-as nas bordas da fita. Isso dá origem à diferença de potencial , ao campo elétrico e a uma força elétrica oposta a . Quase instantaneamente o equilíbrio de forças se estabelece e as cargas passam a seguir em linha reta, cessando o acúmulo nas bordas da fita. Para a condição de equilíbrio em que , quanto vale ?
